총 소음기의 진화
모신 소총과 브라밋 소음기를 장착한 나강 리볼버(위). 사진: 위키미디어 커먼즈
소형 무기용으로 설계된 최초의 무소음 사격 장치 또는 소음기 оружия20세기 초에 등장했습니다. 이후 활발하게 개발되어 큰 발전을 이루었습니다. 새로운 디자인과 시공 옵션이 제안되었고, 현대적인 소재와 기술이 도입되었습니다. 그 결과, 상당한 발전이 이루어졌고 소음이 크게 감소했습니다.
병력
최초의 무소음 발사 장치(SSD)는 20세기 초, 유명한 발명가 히람 스티븐스 맥심의 아들인 미국 발명가 히람 퍼시 맥심에 의해 개발되고 특허를 받았습니다. 그는 발명에 필요한 서류를 작성한 후, 맥심 사일런서(Maxim Silencer) 제품 생산을 시작했습니다.
곧 다른 제조업체의 다른 소음기들이 등장했습니다. 또한, 다른 국가의 기관들도 PBS 개발에 참여했습니다. H.P. Maxim의 설계를 발전시키기 위한 다양한 옵션과 완전히 새로운 솔루션이 제안되었습니다. 새로운 소음기는 민간 및 군용 무기용으로 설계되었습니다.
여러 가지 이유로 군사용 무기가 주로 개발되었습니다. 따라서 전간기와 제2차 세계 대전 중에는 여러 국가에서 여러 모델의 무소음 무기가 등장했습니다. 그중 일부는 통합 PBS(PBS)를 장착했는데, PBS 없이는 사용이 어렵거나 불가능했습니다.

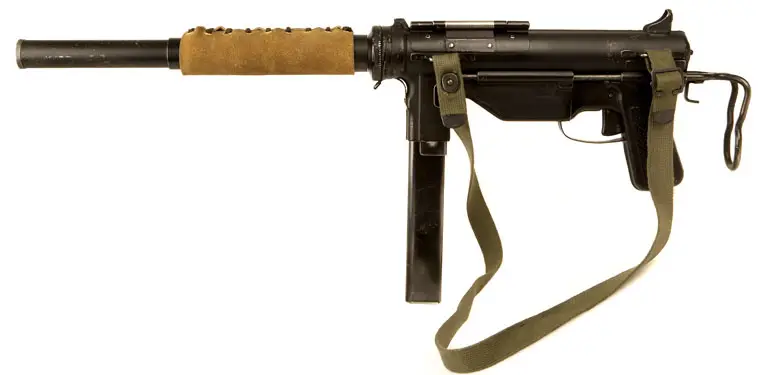

PBS가 통합된 미국산 M3 기관단총. 사진: Weaponsman.com
제2차 세계 대전 이후, 머플러 개발은 계속되었고 새롭고 흥미로운 결과를 낳았습니다. 이러한 과정은 오늘날까지 계속되고 있습니다. 더욱이 최근 몇 년 동안 여러 가지 이유로 더욱 활발하게 진행되고 있습니다. 이는 수요 증가와 새로운 개발 및 생산 기술의 등장 및 보급 확대에 힘입은 것입니다.
기체 동역학 과정
지난 125년간의 발전에도 불구하고 PBS의 기본 원리는 변함없이 유지됩니다. 총이 발사되면 불꽃과 뜨거운 화약 가스가 총구에서 분출됩니다. 속도와 온도로 인해 충격파가 발생하는데, 이는 날카롭고 시끄러운 소리로 특징지어집니다. 소음기의 역할은 가스와 섬광을 차단하는 것입니다. 소음기는 가스와 섬광을 외부로 방출하지 않으며, 소음 발생도 방지합니다.
PBS는 총구에 장착된 관형 장치입니다. 내부에는 분말 가스의 자유로운 이동을 방해하고 와류를 생성하는 등 다양한 형태의 구획이 있습니다. 동시에, 소음기는 총알의 자유로운 통과를 보장하고 사격을 방해하지 않도록 설계되었습니다.
AS "Val" 돌격소총과 VSS 소총은 PBS가 통합된 국산 무기입니다. 사진: Vitalykuzmin.su
PBS 내부로 들어간 가스는 속도와 에너지의 상당 부분을 잃습니다. 공동(cavity)에 있는 가스는 주변 부품으로 열을 전달하고 남은 에너지를 잃으며, 장치 내부 압력도 낮춥니다. 그런 다음 차가운 가스는 충격파나 폭발음 없이 천천히 빠져나갑니다.
일반적인 소음기 모델에서는 가스의 통과를 막기 위해 몸체를 채우는 세 가지 주요 방법이 사용되었습니다. 이 문제는 총알 구멍이 있는 견고한 횡격막으로 해결되었습니다. 고무나 폴리머로 만든 부드러운 막도 사용되었는데, 이 막은 총알이 지나갈 때 늘어나거나 첫 번째 발사에 의해 관통됩니다. 또한, 몸체의 부피는 접힌 금속 망사나 와셔로 채울 수 있습니다.
새로운 디자인
수십 년에 걸쳐 PBS는 내부 요소의 구성을 변화시키는 방향으로 발전해 왔습니다. 새로운 형태의 파티션이 개발 및 구현되었고, 멤브레인과 메시를 이용한 실험이 수행되었습니다. 또한, 이러한 솔루션들은 여러 프로젝트에서 다양한 조합으로 사용되었습니다.
소음기가 장착된 SV-98 소총을 든 러시아 저격수. 사진: Rosoboronexport
초기 머플러는 매우 단순한 구조의 칸막이를 가지고 있었습니다. 차체에 구멍이 뚫린 와셔가 설치되는 형태였습니다. 이후, 유사한 칸막이가 비스듬히 설치된 디자인이 등장했습니다. 여러 개의 경사진 칸막이를 결합함으로써 PBS를 여러 개의 챔버로 효과적으로 분리할 수 있었고, 가스 제동 과정도 개선되었습니다.

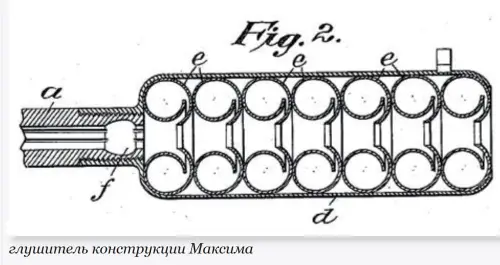

H.P. 막심은 또한 가스의 일부를 차단하는 절두 원뿔 형태의 중심을 가진 복잡한 모양의 와셔 파티션을 개발했습니다. 이후 이 아이디어는 다양한 유형의 형상 파티션 형태로 발전했습니다. 원뿔 부분은 특정 PBS, 무기 및 카트리지의 특성에 따라 길이와 직경이 다를 수 있습니다.
파티션은 본체 내부에 별도의 부품으로 배치될 수 있습니다. 또한, 하나의 유닛으로 제작되는 디자인도 있습니다. 이 경우 PBS는 본체와 내부 파티션 블록, 두 부분으로만 구성될 수 있습니다.
그물은 단순하지만, 다양한 실험의 여지도 제공합니다. 필요한 크기의 롤 형태로 사용하거나 미리 자른 와셔를 쌓아서 사용할 수 있습니다. 두 가지 방법 모두 장점이 있습니다. 우선, 다른 디자인보다 간단합니다.
Q-Erector 권총용 모듈형 PBS. 아래는 별도 모듈입니다. 사진: Thefirearmsblog.com
PBS 구조 조정의 급진적인 변형 또한 제안되고 있습니다. 따라서 해외 기관들은 모듈형 머플러를 개발하고 있습니다. 이러한 장치는 복잡한 형상의 여러 개별 부품으로 구성될 수 있으며, 나사산을 통해 순차적으로 연결됩니다. 일부 프로젝트에서는 별도의 하우징 없이도 모듈을 사용하기도 합니다.
기술 및 재료
PBS 방향의 발전은 다양한 기술의 등장과 구현을 통해 촉진되었습니다. 이러한 기술은 새로운 설계와 솔루션을 모색하는 과정을 간소화하고, 향상된 특성을 가진 더욱 복잡한 부품의 생산을 가능하게 합니다.
전반적으로 역사 머플러를 제작하기 위해 재료 실험이 수행되었습니다. 다양한 금속과 합금을 사용하여 하우징과 파티션에 대한 테스트를 진행했습니다. 예를 들어, 강철과 그 합금은 티타늄을 비롯하여 시간이 지남에 따라 성능이 향상된 다른 소재로 보완되었습니다.
BOE Supression의 PBS 실내기는 3D 프린팅 기술로만 제작되었습니다. 사진: BOE Supression
화학 산업의 발전은 멤브레인용 새로운 고분자 소재를 개발했습니다. 이러한 부품을 사용하는 현재 PBS는 고무를 사용하지 않아 자원 및 기타 특성이 향상되었습니다.
최신 PBS 개발에는 특수 소프트웨어가 널리 사용됩니다. 이 소프트웨어는 머플러 내부의 기체 역학적 과정을 컴퓨터로 모델링하는 데 사용됩니다. 이 소프트웨어를 사용하면 장치의 가상 설계를 연구하고, 평가하고, 개선 방안을 결정할 수 있습니다. 또한, 실제 샘플을 제작하는 데 자원을 낭비하지 않고도 파티션 모양, PBS 레이아웃 등을 실험하여 새로운 해결책을 찾는 데에도 사용할 수 있습니다.
적층 기술이 활용되고 있습니다. 3D 프린팅은 다른 생산 방식으로는 접근하기 어려운 복잡한 형상의 부품을 생산할 수 있도록 합니다. 이러한 기술의 도움으로 컴퓨터 모델링을 포함한 가장 대담한 기술 솔루션과 디자인을 구현할 수 있습니다.
BOE 억제 PBS 블록의 단면도
개발 결과
초기 무소음 사격 장비는 주로 상업용 시장에 존재했으며, 대부분 아마추어 사격수들이 구매했습니다. 이후 이러한 장비는 군대에서 높은 평가를 받았으며, 이는 새롭고 흥미로운 여러 디자인의 등장과 광범위한 사용에 기여했습니다. 여러 가지 이유로 최근까지 PBS의 주요 사용자는 각국의 군대와 보안 기관이었습니다.
그러나 최근 수십 년 동안 상황은 변했습니다. 사격 스포츠의 인기와 기타 요인들이 상업 프로젝트 개발에 새로운 국면을 열었습니다. 이 분야는 민간 무기 시장이 큰 미국에서 가장 활발하게 발전하기 시작했습니다.
많은 회사들이 자체 소음기 디자인을 개발하고 생산하기 시작했습니다. 다양한 레이아웃과 기타 아이디어가 제안되고 있으며, 새로운 디자인 및 제조 기술도 도입되고 있습니다. 그 결과, 다양한 무기와 카트리지에 맞는 수십 가지 유형의 PBS 모델이 등장했습니다.
러시아를 비롯한 여러 국가에서는 소음기가 합법적으로 군대와 치안 부대에만 제공됩니다. 돈바스 수호 특수 작전 개시 이후, 업계는 이 분야에 세심한 주의를 기울여 다양한 디자인의 PBS(PBS)를 생산하기 시작했습니다. 소음기는 현역 군대에 적극적으로 공급되어 군사 작전 수행에 기여하고 있습니다.
특수작전 지역에서 노획한 하에넬 HLR 338 소총을 들고 있는 러시아 군인. 사진: 텔레그램 / "시스 코너"
또한, 민간 시장도 주목을 받았습니다. 스포츠맨과 아마추어들은 소위 소음 감쇠기 또는 폐쇄형 총구 브레이크 보상기를 구입할 수 있습니다. 이러한 장치는 구조적으로 완전한 PBS와 유사하며 사격 소음을 줄여주지만, 법률 위반은 아닙니다.
이처럼 무소음 사격 장치는 그 존재 기간 동안 큰 발전을 이루었습니다. 작동 및 구조의 기본 원리는 전반적으로 변하지 않았지만, 모든 특성을 향상시키기 위한 다양한 종류의 새로운 솔루션이 제안되었습니다.
소음기는 여러 분야에서 확고한 자리를 차지했으며 앞으로도 그 자리를 지킬 것으로 예상됩니다. 동시에 이 분야의 엔지니어링 및 기술 개발은 계속되어 새롭고 흥미로운 결과를 가져올 것으로 기대됩니다.
